Описание

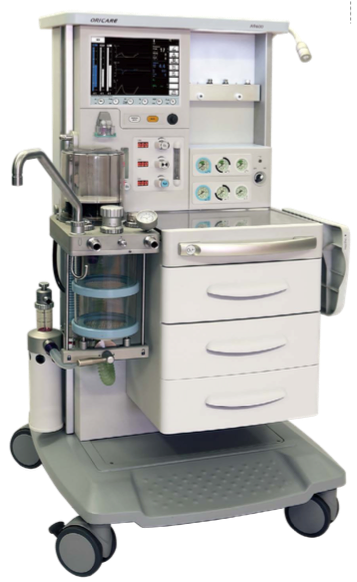

A9600 — это современная, но простая в использовании рабочая станция для анестезии, которая обеспечивает точную вентиляцию с пневматическим приводом и электронным управлением.
Рабочая станция имеет удобный дизайн, включает в себя новые технологии и обеспечивает безопасные и эффективные способы проведения анастезии для врача. A9600 включает в себя режимы как для взрослых, так и для детей, которые обеспечивают соответствующие значения и диапазоны по умолчанию для пациента.
A9600 имеет режимы автоматической вентиляции VCV, PCV и SIMV + PS, обеспечивающие гибкость в выборе плана вентиляции. A9600 обладает множеством функций для исключительного удобства использования, включая вспомогательное регулирование потока кислорода, а так же несколько розеток питания для подключения вспомогательного оборудования.
Дополнительные функции для рабочей станции A9600
Система утилизации анестезирующего газа AGSS обеспечивает безопасное и эффективное удаление отходящих газов. Дополнительные опции отсасывателя и контрольные монтажные кронштейны для крепления системы к передвижным консолям.
Продвинутый и понятный пользовательский интерфейс:
12,1-дюймовый TFT ЖК-дисплей высокого разрешения с сенсорным экраном и колесиком навигации обеспечивает простой интуитивно понятный интерфейс работы с программами, который расширяет возможности пользователя. Эргономичные функции позволяют врачу легко и точно выполнить все операции в программе.
Области параметров на главном экране показаны разными цветами
для простоты идентификации. Формы сигналов и записи сигналов тревоги четко отображаются для облегчения просмотра врачом информации пациента.
Мощные функции мониторинга:
A9600 отображает данные пациента с помощью осциллограмм и петель спирометрии. Петли могут быть сохранены в качестве ссылки, чтобы лучше понять изменения в реакции пациента на терапию. Дополнительный мониторинг газа, который включает EtCO2 и анестезирующие препараты, предоставляет клиницистам полную информацию о вентиляции пациента, а также о доставке и приеме препарата.
Система флоуметра обеспечивает минимум 21% концентрации кислорода в смеси O2 / N2O с помощью надежного пневматического контроллера соотношения кислорода (ORC).
Электронный флоуметр для O2, Air и N2O разработаны специально для приложений с низким расходом. Эта система включает в себя электронные дисплеи потока свежего газа, а также традиционные механические регуляторы потока и ручки управления потоком для повышения безопасности пациента по сравнению с полностью электронными системами смешивания.
Поддерживается экспорт передачи данных для подключения к ИТ-системам больницы и поддержки EMR.
- Расширенные функции для доставки терапии также просты в использовании. Одноходовой клапан APL на A9600 включает функцию быстрого выпуска для быстрого понижения давления дыхания пациента и точной установки предела давления
- Автоматическая компенсация соответствия, а также компенсация подачи свежего газа помогают врачу проводить точную вентиляционную терапию.
- Отображение полной формы сигнала, включая встроенную спирометрию, при желании обеспечивает петли для улучшения анализа клинических данных
- Система обеспечивает минимум 21% концентрации O2 при использовании пневматического регулятора соотношения кислорода. Это повышает безопасность пациента по сравнению с системами, которые используют электронные или программно управляемые функции ORC.
- Регулируемая система освещения поверхности стола (2 уровня интенсивности) в сочетании с точечным освещением подходит для использования в условиях слабого освещения
- Впечатляющий набор стандартных функций повышает удобство использования системы: вспомогательный флоуметр кислорода и вспомогательные розетки переменного тока
- Дыхательная система со встренным подогревом, для уменьшения конденсации
- Абсорбер совместим со стандартными препаратами Препакс или абсорбентом СО2
- Рельсы типа GCX обеспечивают простоту монтажа других устройств на рабочей станции.
- 6 традиционных манометров подачи газа позволяют легко контролировать состояние подачи газа из больничной панели, газовых баллонов / резервуаров
- 3 ящика для хранения расходного материала либо необходимых ИМН с закрывающимся на ключ замком.
- Стандартные крепления на два испарителя, совместимые с Selectatec®.
Режимы вентиляции
- Вентиляция с контролем объема (VCV)
- Вентиляция с контролем давления (PCV)
- Синхронизированная прерывистая принудительная вентиляция + Поддержка давления (SIMV + PS)
- Поддержка давления (PS) с резервной апноэ
- Ручная вентиляция
Параметры и диапазоны
- Целевое давление: 5 ~ 70 см H2O
- Поддержка давления (дельта P): 3 ~ 50 см H2O
- Дыхательный объем: 20 ~ 1500 мл
- Частота дыхания: 4 ~ 100 ударов в минуту в VCV и PCV
- 2 ~ 60 ударов в минуту в PS
- 2 ~ 100 ударов в минуту в SIMV
- TINSP: 0,2 ~ 5,0 с
- PEEP: ВЫКЛ, 3 ~ 30 см H2O
- FreqMIN: 2 ~ 60 ударов в минуту
- Т пауза: ВЫКЛ, 5% ~ 60%
- Триггер: 1 ~ 15 л / мин
- Соотношение I: E: 4: 1 ~ 1: 8
- TSLOPE: 0 ~ 2 с
- Испарители: севофлуран, десфлуран, изофлуран, галотан, энфлюра
Мониторинг
Непрерывный мониторинг концентрации O2 на вдохе, частоты дыхания, давления в дыхательных путях (Ppeak, Plat, Pmean, PEEP), минутного объема и дыхательного объема. Измеренные параметры отображаются в виде больших, легко читаемых цифровых значениях. Давление в дыхательных путях, расход, объем и CO2 (дополнительно) показаны в виде графических сигналов. Мониторинг газа для CO 2 и 5 анестезирующих препаратов с идентификацией препарата.
Тревоги
- Апноэ
- Апноэ СО2
- Регулируемые пределы тревоги для концентрации O2 на вдохе (FiO2) · Регулируемые пределы тревоги для минутного объема (MV)
- Регулируемые пределы тревоги для давления в дыхательных путях (PAW) Регулируемые пределы тревоги для EtCO2 и агентов
- Непрерывное давление
- Сбой подачи O2
- Отрицательное давление
- Высокая частота дыхания (PS)
- Высокий PEEP
- Смешанные агенты
- Низкий заряд батареи
- Сбой питания переменного тока
- Сервисные тревоги
Условия эксплуатации:
- Рабочее напряжение: AC100 ~ 240 В, 50 Гц / 60 Гц
- Температура: -20 ~ 50 ° C
- Относительная влажность: 15 ~ 95%, без конденсации (рабочая).
- Вес (без испарителя и цилиндров): прибл. 105 кг
- Размеры (В x Ш x Г): прибл. 1400mmX760mmX760mm
